Прибор предназначен для неразрушающего контроля магнитным, пондеромоторным методом толщины ферромагнитных покрытий на деталях из ферромагнитных металлов по ГОСТ 9.302-88.
Основное назначение прибора - это измерение толщины никелевого покрытия на ферромагнитном основании (стали) после термообработки, когда магнитные свойства покрытия и основания мало различимы. При этом вихретоковый метод контроля не может быть применен ввиду значительной погрешности измерений.
Основные режимы работы:
- Одиночный - обеспечивает однократное измерение толщины покрытия исследуемого образца.
- ГОСТ - за один цикл производится 5 измерений в разных точках на исследуемом образце, отбрасываются минимальное и максимальное значения, производится усреднение из трех оставшихся значений. Данная методика регламентирована ГОСТ Р 56097-2014 Системы космические. Контроль неразрушающий. Магнитный пондеромоторный метод контроля толщины гальванических никелевых и никель-хромовых покрытий.
Особенности:
- автоматическое проведение измерений;
- компактность;
- визуализация процесса измерений;
- математическая постобработка результатов (усреднение, разброс, среднее арифметическое из группы измерений);
- несколько режимов работы.
|
Внесен в ГосРеестр
|
Да |
|
Номер записи в ГосРеестре СИ
|
84110-21 |
|
Базовая погрешность
|
±(0,5+0,05*H) мкм |
|
Принцип измерения
|
Магнитный |
|
Кол-во режимов работы
|
2 |
|
Диапазон измерения толщины
|
1 ... 30 мкм |
|
Гарантия, (мес)
|
12 |

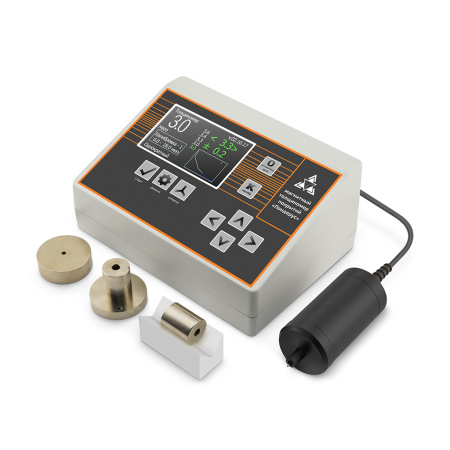

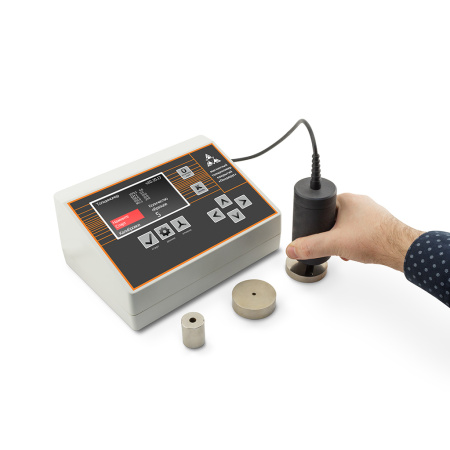

- Электронный блок
- Измерительный преобразователь

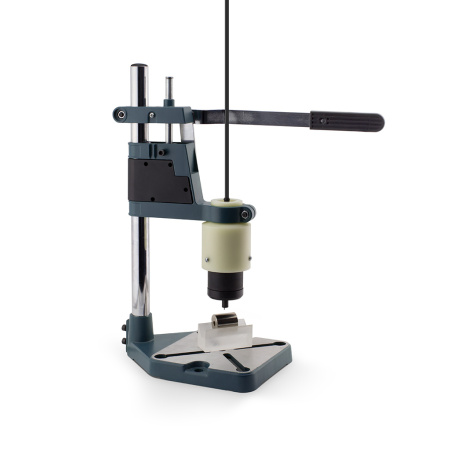

- Штатив
- Руководство по эксплуатации
| Диапазон измерения толщины, мкм. | 1 - 30 |
|
Погрешность измерения толщины, не хуже, мкм. (H-толщина) |
±(0,5+0,05*H), |
| Напряжение питания от сети переменного тока В, Гц. | 220, 50 |
| Потребляемая мощность, не более Вт. | 200 |
| Готовность к работе, не более мин. | 2 |
| Продолжительность измерения, не более сек. | 60 |
| Положение преобразователя при измерении, | вертикальное (90±20)° |
| Наименьший объем контролируемой детали, мм3. | 216 |
| Наименьшая площадь контролируемой детали, мм2. | 36 |
| Продолжительность непрерывной работы, часов | 8 |
| Габаритные размеры (Ш х Д х В), мм. | 140 х 200 х 100 |
| Масса, кг. | 2,5 |
| Средняя наработка на отказ, не менее, часов (кроме деталей измерительного преобразователя) | 8000 |
| Средний срок службы, не менее, лет. | 2 |
