Артикул:
m-121943
Характеристики
Внесен в ГосРеестр
—
Нет
Тип
—
Цифровой
Тип прибора
—
Настольный
Количество каналов
—
6
Полоса пропускания
—
500 МГц
Все характеристики
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

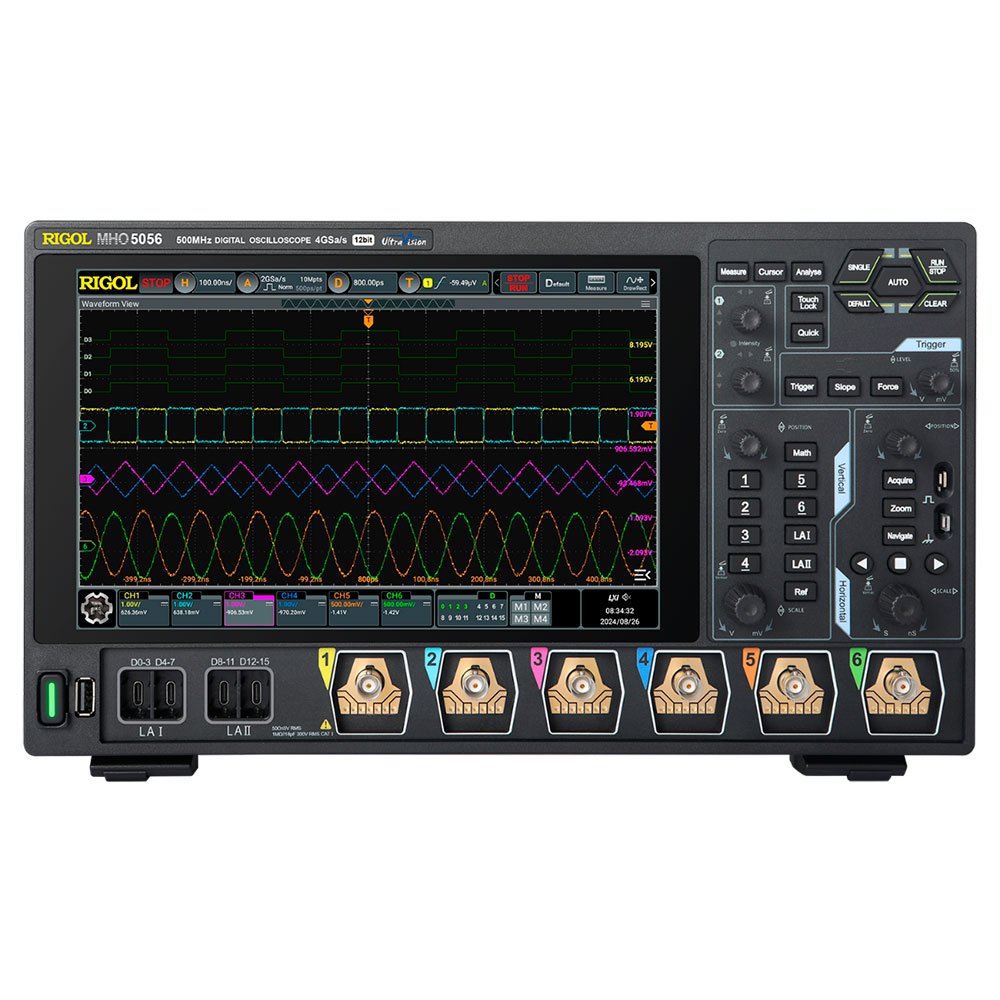

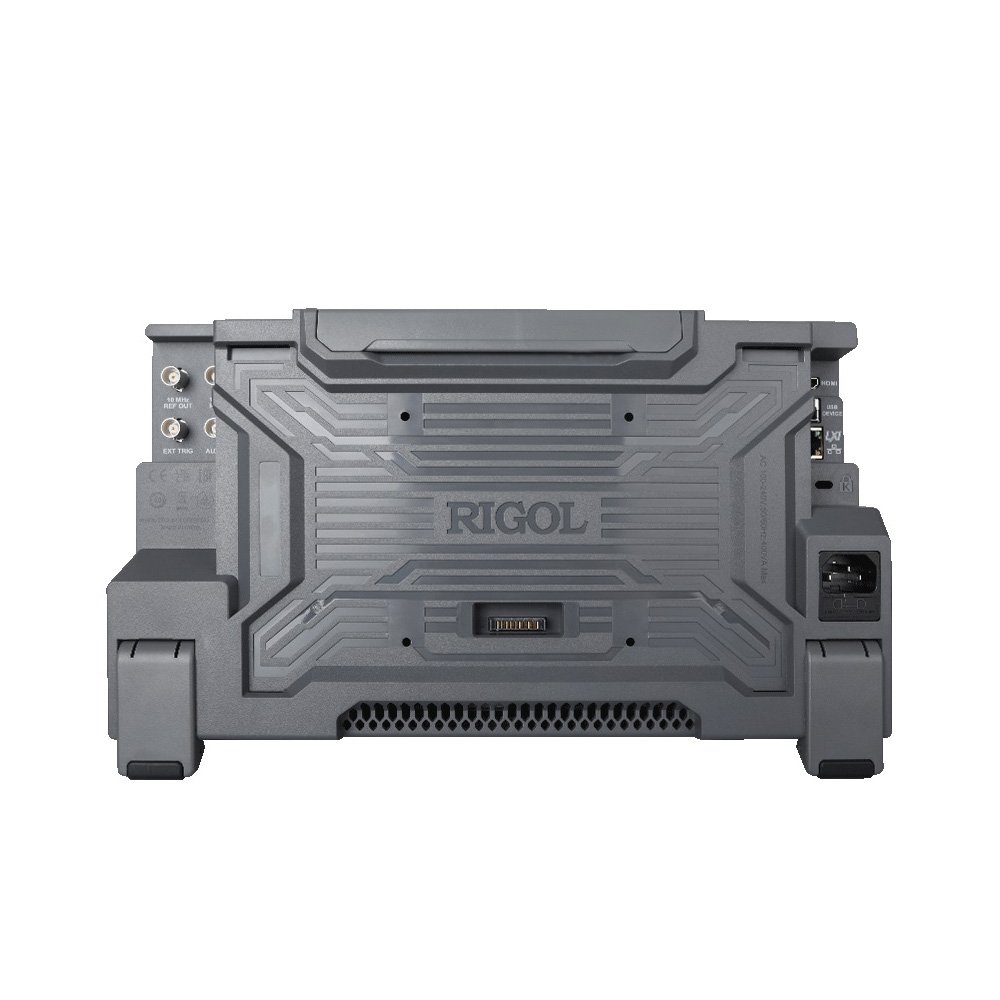

Цифровой осциллограф RIGOL MHO5056 представляет собой мощный инструмент для анализа сигналов, способный удовлетворить потребности как профессионалов, так и исследователей. Он обладает высокой производительностью и широким набором функций, что делает его универсальным решением для сложных задач в области электроники, телекоммуникаций и научных исследований.
Одной из ключевых особенностей данной модели является поддержка до шести аналоговых каналов с полосой пропускания, достигающей 1000 МГц. Это позволяет анализировать сигналы высокой частоты с высокой точностью. Помимо этого, прибор оснащен входом для внешней синхронизации, что повышает точность временных измерений. Также осциллограф поддерживает 16 цифровых каналов, благодаря чему он может работать как логический анализатор, что особенно полезно при изучении сложных цифровых схем и протоколов передачи данных.
Максимальная частота дискретизации в реальном времени достигает 4 Гвыб/с, что обеспечивает детализированное представление быстропеременных сигналов. Глубина хранения данных составляет до 500 миллионов выборок, позволяя анализировать длительные временные фрагменты без потери информации. Высокая чувствительность вертикального усилителя, начиная от 100 мкВ/деление, делает осциллограф подходящим для измерения слабых сигналов, сохраняя точность их формы.
Графический интерфейс устройства реализован на 10,1-дюймовом сенсорном дисплее с разрешением 1280×800 пикселей, что обеспечивает удобное управление и четкую визуализацию сигналов. Благодаря высокой скорости захвата осциллограмм, достигающей 1 миллиона кадров в секунду, прибор позволяет регистрировать даже самые кратковременные аномалии в сигнале, обеспечивая детализированный анализ динамических процессов.
RIGOL MHO5056 поддерживает вертикальное разрешение от 12 до 16 бит, что повышает точность измерений и детализацию формы сигнала. Осциллограф оснащен современными интерфейсами USB, LAN и HDMI, что упрощает интеграцию в рабочие процессы, обеспечивает удобный обмен данными и возможность удаленного управления. Таким образом, этот прибор является мощным инструментом для специалистов, требующих высокой точности и надежности в анализе электрических сигналов.
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
6 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
4 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,1" |
|
Интерфейсы
|
USB, LAN, HDMI |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Сенсорный ЖК |
|
Разрешение дисплея
|
1280 x 800 |
|
Гарантия, (мес)
|
36 |
Отзывы
Оставить отзыв
Загрузка отзывов...
- Осциллограф MHO5056
- Шнур питания
- Пассивный пробник RP3500A (500 МГц, 10Х) - 6 шт.
- USB-кабель
|
Полоса пропускания аналогового канала: -50 Ом,-3 дБ -1 МОм,-3 дБ |
500 МГц 500 МГц |
| Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом | ≤ 750 пс |
| Количество входных каналов | 6 аналоговых входов + 1 внешний вход запуска + 16 логических каналов |
| Максимальная глубина памяти |
500 млн. точек (1 канал, 3 канала) 250 млн. точек (6 каналов) |
| Режим выборки | Выборка в реальном времени |
| Максимальная частота дискретизации |
4 Гвыб/с (1 канал, 3 канала) 2 Гвыб/с (при всех включенных каналах) |
| Максимальная скорость захвата сигнала |
200 000 осц./сек (векторный режим) 1 000 000 осц./сек (режим UltraAcquire) |
| Вертикальное разрешение (АЦП) | 12 бит |
| Режим высокого разрешения | 16 бит |
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 500 000 кадров |
| Тип и размер встроенного дисплея | 10,1 дюймовый емкостный дисплей с функцией мультитач |
| Разрешение дисплея | 1280 х 800 пикселей |
| Система вертикального отклонения аналоговых каналов | |
| Входная связь | По постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 1% |
| Входная емкость | 19 пФ ± 3 пФ |
| Настройка затухания пробника |
0,001X, 0.002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X |
| Автоматическое идентификация пробников | RIGOL |
| Максимальное входное напряжение, с пробником: | |
| 1 МОм | CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ) |
| 50 Ом | 5 В СКЗ |
| Стандартное разрешение | 12 бит |
| Режим высокого разрешения | 16 бит |
| Эффективное разрешение (ENOB) | > 8 бит |
| Чувствительность по вертикали: | |
| 1 МОм | от 100 мкВ/дел до 10 В/дел |
| 50 Ом | от 100 мкВ/дел до 1 В/дел |
| Диапазон смещения по постоянному току: | |
| 1 МОм |
± 1 В (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (>65 мВ/дел, ≤270 мВ/дел) ± 20 В (>270 мВ/дел, ≤2,75 В/дел) ± 100 В (>2,75 В/дел, ≤10 В/дел) |
| 50 Ом |
±1 В (≥1 мВ/дел, ≤135 мВ/дел) ±4 В (>135 мВ/дел) |
| Динамический диапазон | ±4 делений (12 бит) |
| Ограничение полосы пропускания, тип. | 20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности |
| Точность усиления постоянного тока |
1% (< 5 мВ) 2% (≥ 5 мВ) |
| Точность смещения постоянного тока |
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение) >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение) |
| Изоляция между каналами |
≥100:1 (от постоянного тока до 500 МГц), ≥30:1 (> 500 МГц) |
| Максимальное статическое напряжение на входном разъёме | ±8 кВ |
| Система вертикального отклонения цифровых каналов | |
| Количество входных каналов | 16 (DO-D15), 4 группы каналов по 4 канала в каждой, в том числе: D0~D3, D4~D7, D8~D11, D12~D15. |
| Диапазон пороговых уровней | ±15,0 В с шагом 10 мВ |
| Точность установки пороговых уровней | ± (100 мВ+3% от порогового значения) |
| Виды пороговых уровней | ТТЛ (1,4 В), КМОП5.0(2,5 В), КМОП3.3(1,65 В), КМОП2.5(1,25 В), CMOS1.8(0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS(1,2 В), 0,0 В, определяемая пользователем (4 канала с набором регулируемых порогов) |
| Максимальное входное напряжение | ±40 В пиковое CAT I; мгновенное перенапряжение 800 Впик; |
| Максимальный входной динамический диапазон | ±10 В + порог |
| Минимальный размах напряжения | 500 мВ пик-пик |
| Входное сопротивление | ~ 101 кОм |
| Нагрузка пробника | ~ 8 пФ |
| Вертикальное разрешение | 1 бит |
| Горизонтальная развертка | |
| Диапазон временной развертки |
от 500 пс/дел до 500 с/дел точная настройка |
| Разрешение по времени | 100 пс |
| Точность временной развёртки | ±1,5 ppm ± 1 ppm/год |
|
Диапазон задержки временной развертки перед запуском после запуска |
-5 дел макс. 1 с или 100 дел |
| Точность измерения приращения временной развертки | ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс |
| Коррекция межканального смещения | ±100 нс, точность ±1 пс |
| Задержка между каналами | ≤500 пс |
| Горизонтальная развёртка |
YT – по умолчанию XY – 1/2/3/4/5/6/7/8 каналы SCAN - временная развертка ≥ 200 мс/дел ROLL - временная развертка ≥ 50 мс/дел или ≥ 100 мс/дел (опция) путем регулировки горизонтальной развертки |
| Система сбора данных | |
| Обнаружение гличтей, пиковых выбросов | до 500 пс |
| Режим среднего значения, опционально | 2, 4, 8, 16…65536 |
| Режим высокого разрешения | 14 бит, 16 бит |
| Скорость захвата и записи сигналов | до 1 000 000 осц/с |
| Скорость захвата сигналов в векторном режиме | осц/с |
| Система запуска | |
| Источник сигнала запуска | Аналоговые каналы (1 – 6), внешний вход, питающая сеть переменного тока |
| Режим запуска | Автоматический, нормальный, одиночный |
| Тип связи | AC, DC, для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Шумоподавление | Добавляет гистерезис в цепь триггера (только внутренний триггер), опционально вкл. или выкл |
| Диапазон удержания | От 8 нс до 10 с |
| Полоса пропускания системы запуска: | |
| внутренний источник запуска | Полоса пропускания аналоговых входов |
| внешний вход запуска | 200 МГц |
| Чувствительность системы запуска: | |
| внутренний источник запуска |
0,5 деления; ≥50 мВ/дел 0,7 деления, при включённом шумоподавлении |
| внешний вход запуска |
200 мВ (пик-пик) (DC – 100 МГц); 500 мВ (пик-пик) (100 МГц – 200 МГц) |
| Импеданс внешнего входа запуска | 1 МОм ±1%, BNC разъем |
| Джиттер триггера | ≤ 1 нс СКЗ |
| Диапазон установки порога срабатывания запуска: | |
| внутренний источник запуска | ± 5 делений от центра экрана |
| внешний вход запуска | ± 5 В |
| питающая сеть переменного тока | Фиксированное значение 40% - 60 % |
| Типы запуска | Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, опционально по: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553 |
| Поиск и навигация | |
| Тип | Фронт, ширина импульса |
| Источник | Аналоговый канал |
| Отображение результатов | Событие просматриваются или экспортируется во внешнюю/внутреннюю память. |
| Навигация |
По времени: просмотр полученных сигналов в хронологическом порядке. По событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска. По сегментам кадра: просмотр сегментов кадра, собранных в режиме покадровой съемки. |
| Измерение формы сигнала | |
| Курсор |
Количество курсоров: 2 пары курсоров по осям X и Y. Ручной режим: -Отклонение напряжения между курсорами (ΔY). -Отклонение по времени между курсорами (ΔX). -Обратная величина ΔX (Гц) (1/ΔX). Режим отслеживания: -Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. -Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. Автоматизированное измерение: -Позволяет отображать курсор во время автоматического измерения. Режим XY: -Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. X = Канал 1, Y = Канал 2 |
| Автоматическое измерение |
Количество измерений: -41 (в том числе до 14 измерений могут отображаться одновременно на экране). -Источник измерения: CH1 - CH8, Math1 - Math 4 -Диапазон измерений Основной вид, увеличение. Измерения: -Отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно. Вертикальные измерения: -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока. Горизонтальные измерения: -период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и -Скорость нарастания. Другие: -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) Статистика: -элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт. -Устанавливаемое статистическое время |
| Математическая обработка сигналов | |
| Количество математических функций | Отображает 4 математические функции одновременно |
| Арифметика | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop |
| Цветовая гамма | Поддержка БПФ. |
| БПФ |
-Размер записи: до 1 Mточек -Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. |
| Анализ осциллограмм | |
|
Запись сигналов |
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000. Источник сигнала: Все аналоговые каналы. Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы. |
| Тест «Годен/Не годен» |
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана. Источник сигнала: Все аналоговые каналы. |
|
Цветовая гамма |
Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
| Последовательное декодирование | |
| Количество декодеров | 4, поддержка одновременно четырех типа протоколов |
| Тип декодируемых каналов |
Стандарт: Parallel, RS232/UART, I²C, SPI, Опционально: CAN, CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553. |
| Автоматическое масштабирование | |
| Автоматическое масштабирование | минимального напряжения более 10 мВ ПИК-ПИК, рабочий цикл более 1% и частоты более 35 Гц. |
| Цифровой вольтметр | |
| Источник сигнала | Любой аналоговый канал |
| Цифровой вольтметр | 4 разряда, измерение напряжения постоянного и переменного тока |
| Функции вольтметра |
Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичного значения напряжения переменного тока |
| Высокоточный частотомер | |
| Источник сигнала | любой аналоговый канал, EXT |
| Высокоточный частотомер | от 3 до 6 разрядов (устанавливаемое пользователем) |
| Функции частотомера | измерение частоты, периода, сумматор |
| Частотный диапазон частотомера | от 0 до 500 МГц |
| Сумматор | до 48 разрядов |
| Набор команд | |
| Поддержка формата команд | SCPI |
| Формирование | сообщений об ошибках, отчетов о состоянии, синхронизация |
| Общие характеристики | |
| Тип и размер встроенного дисплея | 10,1-дюймовый сенсорный дисплей с управлением «Multi-Touch» |
| Разрешение встроенного дисплея | 1280 х 800 пикселей, формат 16:9 |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали |
| Послесвечение |
Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
| Яркость | 256 уровней интенсивности (LCD, HDMI). |
| Процессор | Cortex-A72, 1,8 ГГц, Cortex-A53 1,4 ГГц шесть ядер |
| Объем памяти | 4 ГБ RAM |
| Операционная система | Android |
| Внутренняя энергонезависимая память | 8 ГБ |
| Интерфейсы связи | USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control |
| Выход триггера AUX | BNC на задней панели |
| Видеовыход | HDMI 1.4 |
| Вход/выход частоты опорного генератора | 10 МГц ± 10 ppm |
| Выход меандра (калибровка пробников) | 1 кГц, амплитуда 0–3 В, прямоугольный сигнал |
| Напряжение и сила тока сети питания | 100 В – 240 В, 50 – 60 Гц |
| Максимальная потребляемая мощность | 350 ВА |
| Диапазон рабочих температур | От 0℃ до +55℃ |
| Диапазон температур хранения | От -30℃ до +60℃ |
| Относительная влажность | Не более 90% |
| Габаритные размеры (ШхВхГ) | 335 х 235 х 154 мм |
| Высота для монтажа в измерительную стойку | 5 U |
| Вес нетто | 5,3 кг |
| Энергонезависимая память |
Хранение файлов в форматах: настройки (*.stp), изображения (*.png, *.bmp, *.jpg), форм сигнала CSV (*.csv), (*.bin), данных эталонного сигнала (*.ref, *.csv, *.bin) Внутренняя емкость: 8 ГБ Опорные сигналы: 10 видов |
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
