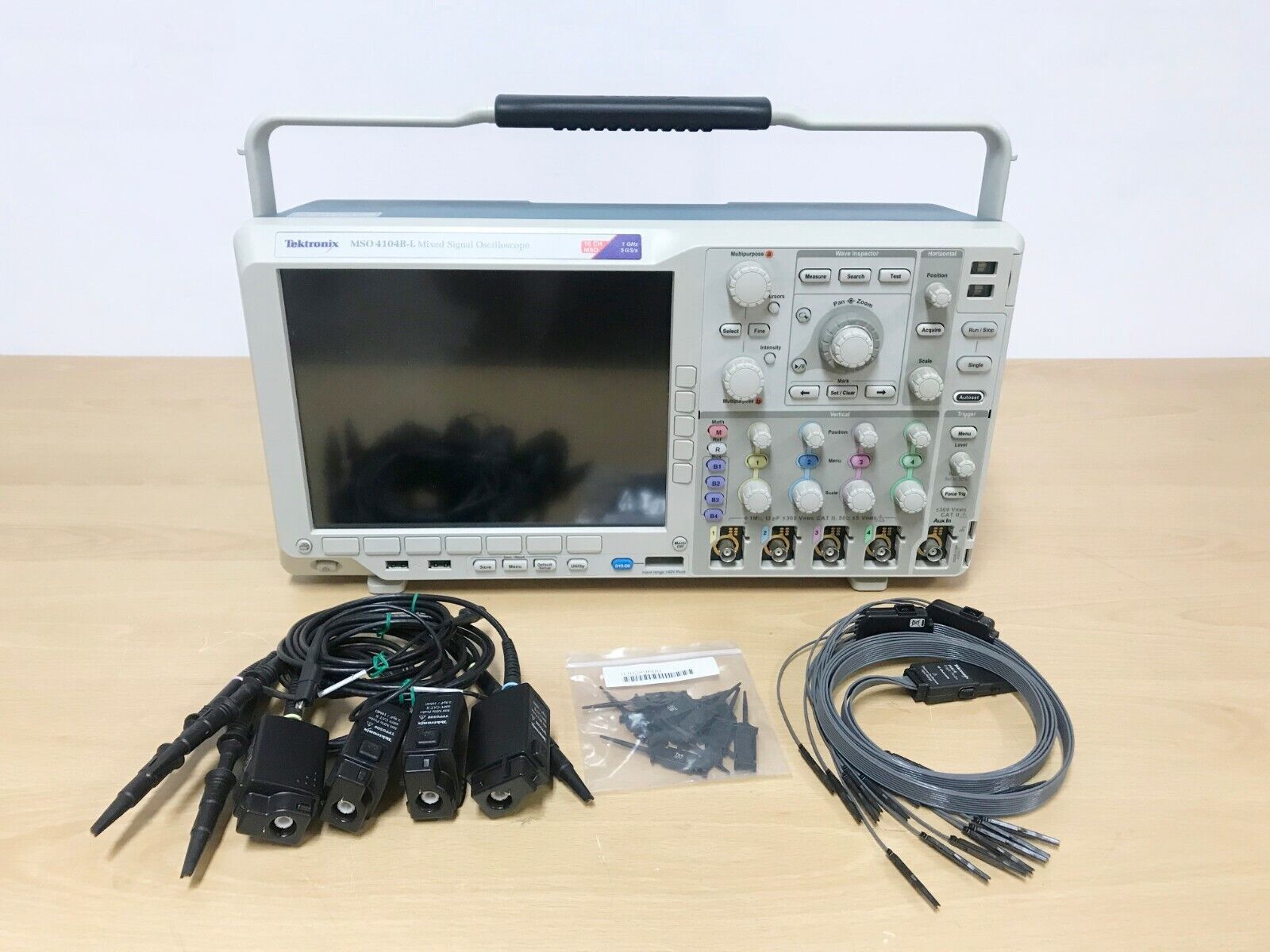

Цифровой осциллограф смешанных сигналов Tektronix MSO4104B-L (демонстрационный)

Цифровой осциллограф смешанных сигналов Tektronix MSO4104B-L представляет собой высокопроизводительный прибор, предназначенный для анализа аналоговых и цифровых сигналов в сложных электронных системах. Зарегистрированный в Госреестре средств измерений под номером 52924-13, этот прибор отвечает требованиям точности и надежности, предъявляемым к современным измерительным инструментам. Осциллограф оснащен четырьмя аналоговыми каналами с полосой пропускания до 1 ГГц, что позволяет исследовать высокочастотные сигналы в широком диапазоне применений — от разработки электронных схем до диагностики промышленного оборудования. Частота дискретизации прибора составляет 2,5 ГГц, а при использовании режима объединения каналов может быть увеличена до 5 ГГц, обеспечивая высокую детализацию формы сигнала и минимальные временные искажения.

Встроенная память объемом 5 МБ дает возможность оцифровывать длительные участки сигнала без потери разрешения, что особенно важно при анализе редких или нестабильных событий. В состав устройства также входят 16 цифровых каналов, которые позволяют одновременно отслеживать логические уровни шин и синхронизировать их с аналоговыми сигналами. Это делает прибор незаменимым при отладке цифровых интерфейсов и контроллеров. Максимальная частота переключения цифровых каналов достигает 500 МГц, что обеспечивает точное представление быстродействующих процессов в цифровых цепях.

Диапазон коэффициентов развертки от 1 нс до 1000 с на деление позволяет анализировать как сверхбыстрые импульсы, так и медленно изменяющиеся процессы. Поддержка популярных последовательных шин, таких как I2C, SPI, CAN и RS-232, расширяет функциональные возможности прибора в области тестирования коммуникационных протоколов. Для подключения к внешним устройствам и передачи данных предусмотрены стандартные интерфейсы USB и LAN (LXI), обеспечивающие удобство интеграции в лабораторные и производственные системы.

Информация выводится на TFT-экран с разрешением 1024 х 768 точек и диагональю 264 мм, что обеспечивает четкое и детализированное отображение сигналов. Высокий уровень эргономики управления и развитые функции анализа делают работу с прибором интуитивно понятной даже при решении самых сложных задач.
