Артикул:
m-108755
Характеристики
Предел измерения сопротивления
—
до 20 ГОМ
Установка испытательного напряжения постоянного тока, кВ
—
от 0,5 до 20, от 0,5 до 10 с шагом 0,1 кВ, от 10 до 20 с шагом 1 кВ
Диапазон измерений переменного напряжения относительно земли, В
—
от 10 до 700
Показания тока утечки
—
от 0,05 до 800 мкА
Измерение напряжения пробоя разрядников
—
от 0,5 до 20 кВ
Все характеристики
119 688 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

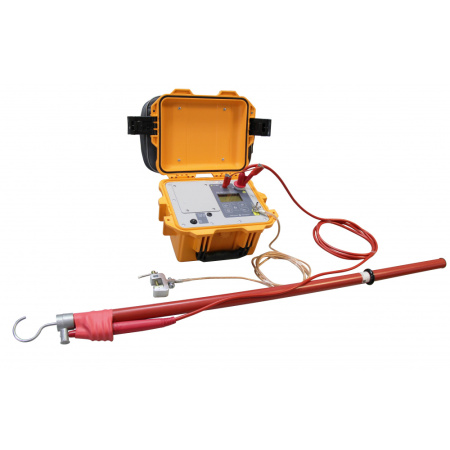

Устройство испытательное ПН-20 предназначен для проведения испытаний и оценки сопротивления изоляции, не находящихся под напряжением высоковольтных кабельных линий, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ.
Устройство может быть использовано линейным персоналом для оперативного контроля состояния изоляции перед включением в работу оборудования после монтажа или ремонта .ПН-20 (в дальнейшем устройство) и содержит сведения, необходимые для правильной эксплуатации, меры безопасности и методику проверки.
Отличительные особенности:- автоматический выбор диапазонов измерения;
- защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений;
- программируемое время измерения сопротивления от 1 до 60 минут;
- выбор функции автоматической остановки испытания при возникновении пробоя;
- индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие;
- ударопрочный, пыле- и влагозащищенный корпус. Степень защиты в транспортном положении IP67, в рабочем положении IP40;
- высокая помехоустойчивость в измеряемой цепи;
- автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
- жидкокристаллический дисплей;
- индикация состояния внутреннего источника питания;
- система защиты аккумулятора от перезаряда;
- защита от неправильного включения;
- память до 50 результатов испытаний.
Документы
lyh1e24t8p7d7nfklw29ogjzt3yy392w
240,2 кб
|
Предел измерения сопротивления
|
до 20 ГОМ |
|
Установка испытательного напряжения постоянного тока, кВ
|
от 0,5 до 20, от 0,5 до 10 с шагом 0,1 кВ, от 10 до 20 с шагом 1 кВ |
|
Диапазон измерений переменного напряжения относительно земли, В
|
от 10 до 700 |
|
Показания тока утечки
|
от 0,05 до 800 мкА |
|
Измерение напряжения пробоя разрядников
|
от 0,5 до 20 кВ |
|
Питание
|
герметичный свинцово-кислотный аккумулятор 12В 4,5 А/ч |
Комплектация:
| № | Наименование | Количество |
|---|---|---|
| 1 | Устройство испытательное ПН-20 | 1 |
| 2 | Адаптер для зарядки аккумулятора 12 В, 1 А | 1 |
| 3 | Кабель измерительный высоковольтный 3 м, со штангой 1,1 м | 1 |
| 4 | Кабель подключения экрана длиной 0,2 м | 1 |
| 5 | Кабель заземления со струбциной длиной 3 м | 1 |
| 6 | Сумка для аксессуаров | 1 |
| 7 | Упаковка транспортная | 1 |
| 8 | Руководство по эксплуатации | 1 |
| 9 | Свидетельство об аттестации | 1 |
Дополнительная комплектация:
- Кабель измерительный высоковольтный 3 м, со щупом - 1 шт.
- Комплект крепления щупа к штанге оперативной- 1 шт.
- Штанга разрядная КУ-10 1 шт.
| Параметр | Значение |
|---|---|
| Установка испытательного напряжения постоянного тока, кВ | от 0,5 до 20 от 0,5 до 10 с шагом 0,1 кВ от 10 до 20 с шагом 1 кВ |
| Предел измерения сопротивления | до 20 ГОМ |
| Диапазон измерений переменного напряжения относительно земли, В | от 10 до 700 |
| Показания тока утечки | от 0,05 до 800 мкА |
| Измерение напряжения пробоя разрядников | от 0,5 до 20 кВ |
| Питание | герметичный свинцово-кислотный аккумулятор 12В 4,5 А/ч |
| Рабочая температура | от - 20°С до +50°С |
| Размер (ШхГхВ) | 275х250х180 мм |
| Масса | 4,9 кг |
