ГОСРЕЕСТР
Артикул:
m-113957
Характеристики
Внесен в ГосРеестр
—
Да
Мин. частота (кГц)
—
85000
Макс. частота (ГГц)
—
14
Количество портов
—
1
Динамический диапазон
—
107 дБ
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

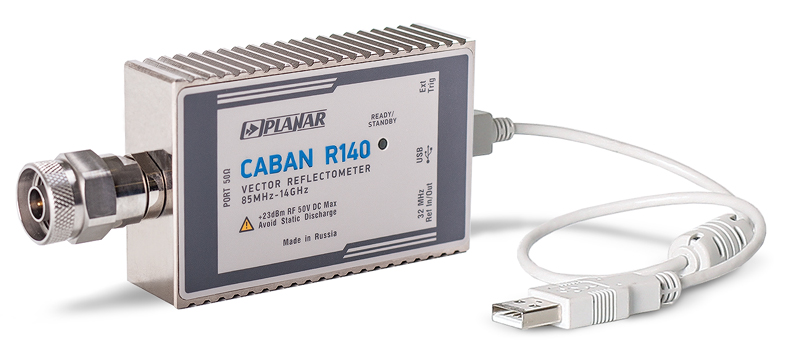

Векторные рефлектометры серии CABAN - однопортовые векторные анализаторы цепей, приборы для измерения модуля и фазы коэффициента отражения, потерь в кабеле.
- Рефлектометры серии CABAN работают под управлением внешнего компьютера. Питание и связь с компьютером осуществляются через интерфейс USB. Программное обеспечение позволяет использовать векторные рефлектометры как с персональными компьютерами, так и планшетами.
- Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
- Легкий и компактный рефлектометр можно эксплуатировать как в полевых условиях, так и в условиях промышленного производства и лабораторий, в составе автоматизированных измерительных стендов. Рефлектометры поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
- Векторные рефлектометры CABAN возможно непосредственно подключать к измеряемому устройству без использования измерительного СВЧ кабеля. Это повышает точность измерений, удешевляет эксплуатацию прибора и позволяет экономить время на процедуре калибровки, которую можно выполнять реже и в удобных условиях.

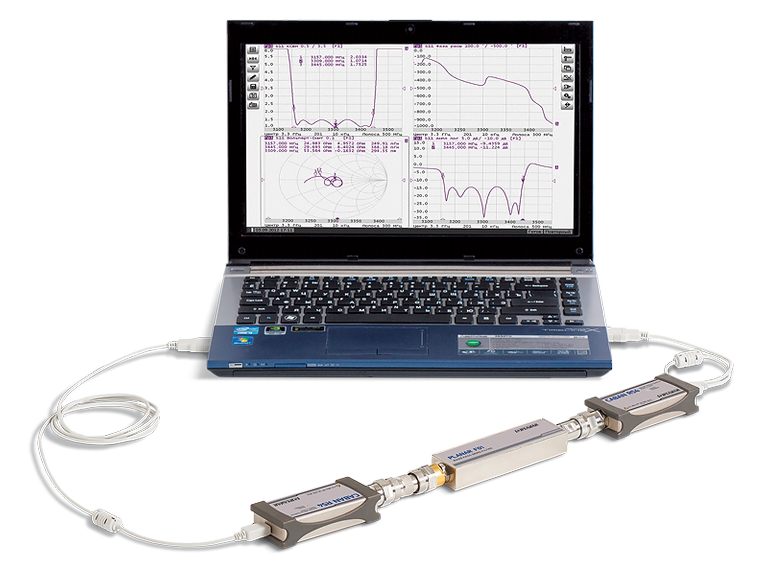

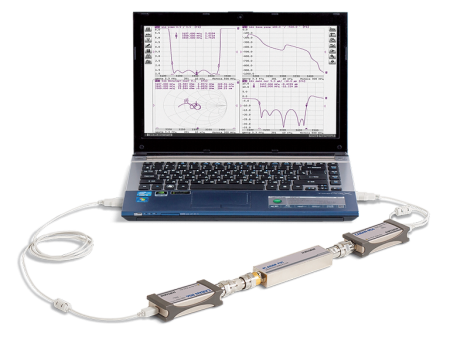

- Поддерживается возможность использования двух рефлектометров, подключенных к одному USB контроллеру для измерения S11, |S21|, |S12|, S22 параметров.
|
Внесен в ГосРеестр
|
Да |
|
Мин. частота (кГц)
|
85000 |
|
Макс. частота (ГГц)
|
14 |
|
Количество портов
|
1 |
|
Динамический диапазон
|
107 дБ |
|
Опорный генератор
|
±2,5×10⁻⁶ |
|
Максимальная выходная мощность
|
-35 ... 0 дБм |
|
Интерфейс
|
USB |
|
Питание
|
От порта USB |
|
Гарантия, (мес)
|
12 |
| Диапазон рабочих частот | от 85 МГц до 14 ГГц |
| Динамический диапазон не менее |
107 дБ (<4,8 ГГц)/ 74 дБ (>4,8 ГГц) |
| Выходная мощность |
-35; 0 дБ/мВт (<4,8ГГц)/ -10 дБ/мВт (>4,8ГГц) |
| Минимальный шаг установки частоты | 25 Гц |
| Время измерения на одной частоте | 200 мкс |
| Импеданс | 50 Ом |
| Число портов | 1, тип N, вилка* |
| Измеряемые параметры | S11 |
| потери в кабеле | |
| S11, |S21|, |S12|, S22 (при использовании 2-х рефлектометров) | |
| Питание | от интерфейса USB |
| Диапазон рабочих температур | от -10 °С до +50 °С |
| Размеры | 127х62х30 мм |
| Вес | 0,3 кг |
