Векторный анализатор цепей Planar Кобальт С1209

Векторный анализатор цепей Planar C1209 производства компании «Кобальт» представляет собой современное и высокоточное измерительное устройство, предназначенное для анализа параметров высокочастотных электронных цепей. Этот прибор, внесённый в Государственный реестр средств измерений под номером 65960-16, успешно применяется в различных сферах радиоэлектроники, включая разработку, настройку и контроль качества СВЧ-устройств, антенн, фильтров и других компонентов.

Один из главных факторов, определяющих высокую точность анализатора C1209, — это широкий рабочий частотный диапазон: от 100 кГц до 9 ГГц. Такой диапазон позволяет охватывать как низкочастотные, так и микроволновые области спектра, обеспечивая тем самым универсальность в применении. Частотная установка с минимальным шагом в 1 Гц обеспечивает исключительно тонкую настройку, что особенно важно при измерениях на сложных многодиапазонных устройствах.

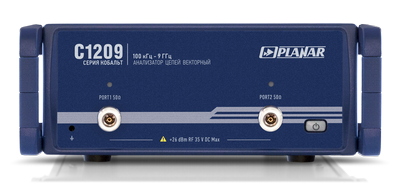

Planar C1209 поддерживает двухпортовую конфигурацию, позволяя измерять все основные параметры рассеяния: S11, S21, S12 и S22. Это делает возможным не только исследование прохождения сигнала, но и точную оценку отражения на обоих портах. Один из наиболее впечатляющих показателей анализатора — динамический диапазон измерений, который составляет типично 160 дБ. Такой диапазон гарантирует высокую чувствительность и надёжное отделение сигнала от шума даже при работе с слабыми сигналами.

Встроенный опорный генератор с точностью ±2×10⁻⁶ обеспечивает стабильность и повторяемость результатов измерений. Максимальная выходная мощность в пределах от -60 до +15 дБм даёт широкие возможности для адаптации под различные типы устройств, как чувствительные, так и требующие высокого уровня возбуждения.

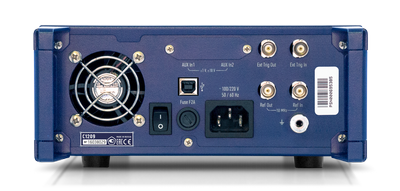

Передача данных и управление устройством осуществляется через интерфейс USB, что упрощает интеграцию анализатора в существующие измерительные стенды и программные комплексы. Кроме того, пользователю доступна высокая плотность измерительных точек — до 500 001 за одно сканирование, что позволяет детально исследовать частотные характеристики устройств с высокой степенью разрешения.

Таким образом, Planar C1209 представляет собой высокопроизводительное, надёжное и гибкое решение для задач векторного анализа, удовлетворяющее требованиям как научных лабораторий, так и промышленных предприятий.
