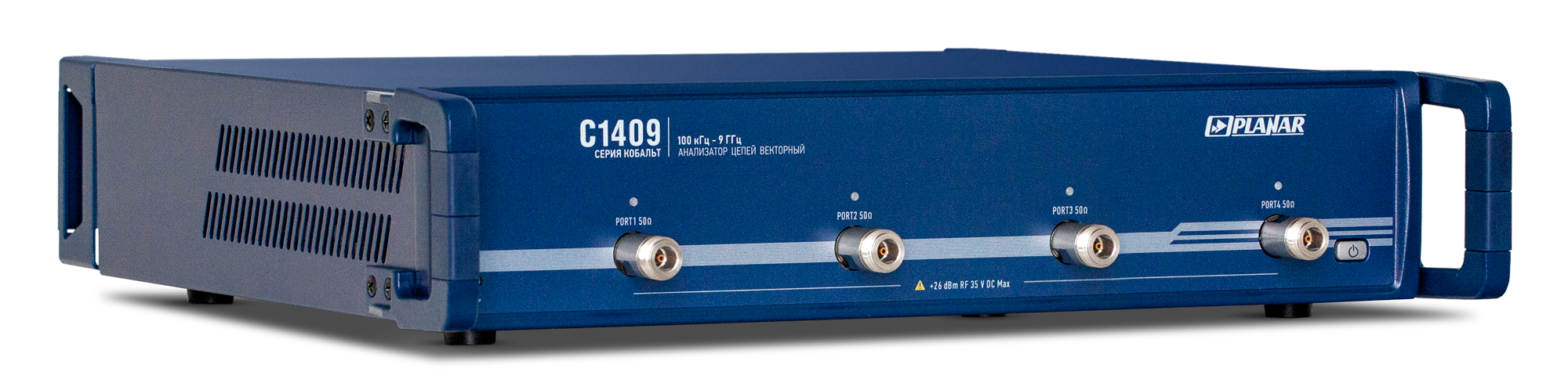

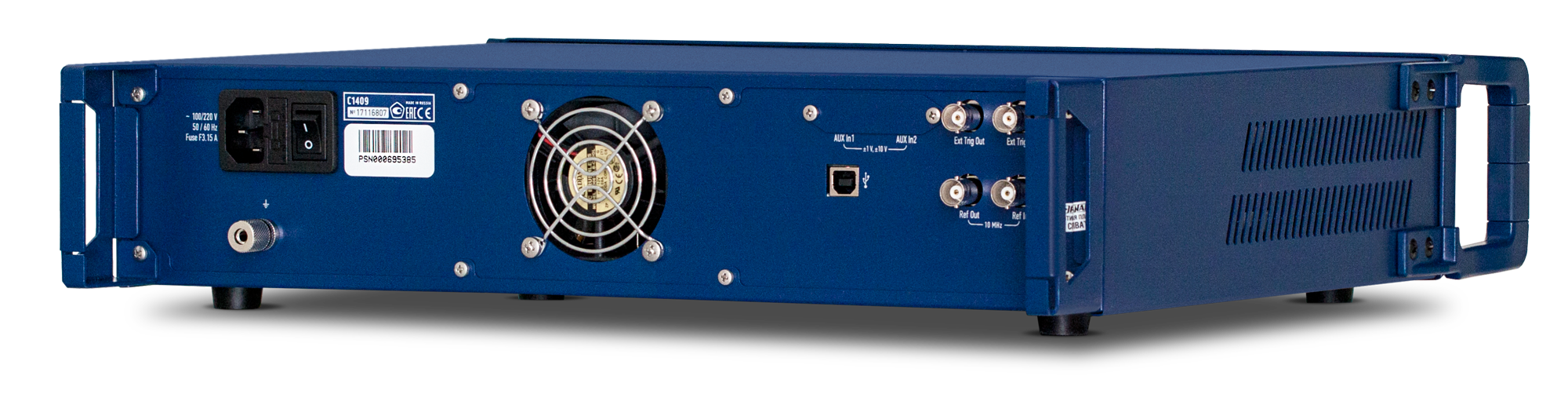

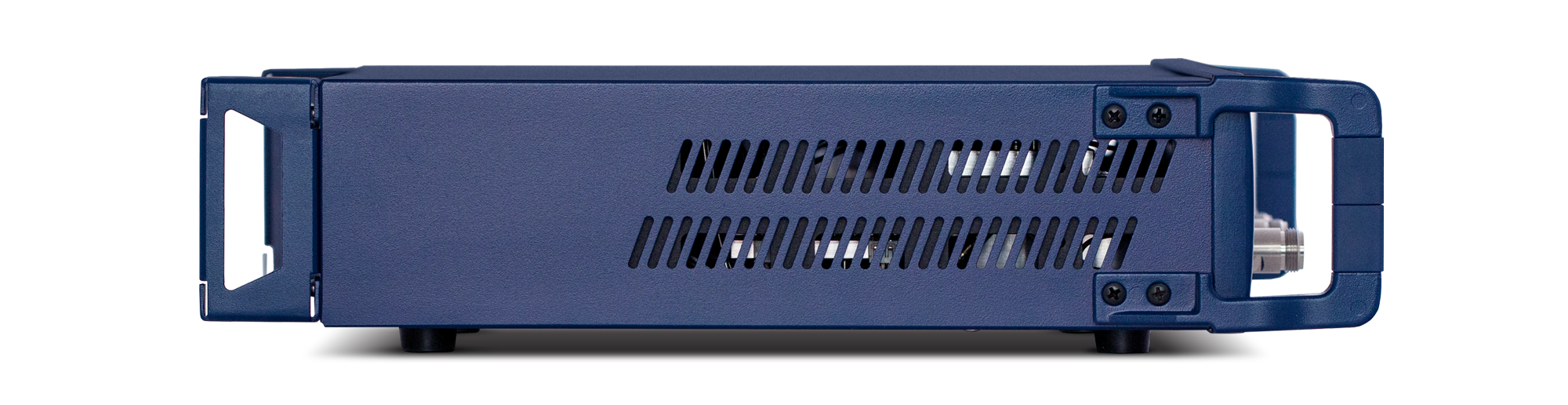

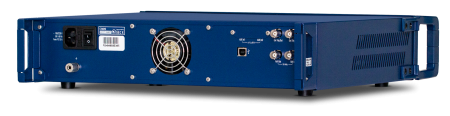

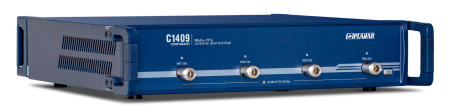

Векторный анализатор цепей Planar Кобальт С1409

Векторный анализатор цепей Planar Кобальт С1409 — это высокоточное измерительное устройство, предназначенное для анализа параметров радиоэлектронных компонентов и трактов в широком диапазоне частот. Зарегистрированный в Государственном реестре средств измерений под номером 65960-16, данный прибор обеспечивает стабильность и достоверность результатов, что делает его незаменимым инструментом в научно-исследовательских лабораториях, на производственных предприятиях и в сфере ремонта и тестирования высокочастотного оборудования. Диапазон рабочих частот прибора охватывает значения от 100 кГц до 9 ГГц, что позволяет использовать его как для работы с низкочастотными схемами, так и с современными сверхвысокочастотными устройствами. Четырехпортовая конструкция обеспечивает возможность одновременного подключения нескольких измеряемых элементов, упрощая исследование сложных многоканальных систем без необходимости перекоммутации.

Анализатор обладает внушительным динамическим диапазоном, составляющим 160 дБ, что гарантирует высокую точность измерений даже в условиях малых сигналов. Встроенная система опорного генератора отличается стабильностью ±2×10⁻⁶, что положительно влияет на воспроизводимость результатов и минимизирует погрешности, связанные с температурными или временными изменениями. Выходная мощность устройства регулируется в пределах от -60 до +15 дБм, предоставляя возможность адаптации сигнала под конкретные требования испытуемых компонентов. Устройство оснащено интерфейсом USB, обеспечивающим удобную и быструю передачу данных между прибором и компьютером, а также простоту управления процессом измерения через специализированное программное обеспечение.

Одним из ключевых преимуществ Planar Кобальт С1409 является его высокая скорость работы: время измерения на одной частоте составляет всего 12 мкс, что позволяет значительно сократить длительность тестирования сложных изделий. Минимальный шаг установки частоты равен 1 Гц, что обеспечивает исключительную детализацию при настройке и сканировании. При этом количество точек измерения за одно сканирование может варьироваться от 1 до 500 001, что дает возможность проводить как единичные точечные измерения, так и глубокий спектральный анализ с высоким разрешением. Импеданс системы соответствует стандартному значению 50 Ом, что совместимо с большинством распространённых измерительных линий и компонентов.

Для повышения помехоустойчивости и точности измерений предусмотрен широкий диапазон настроек полосы измерительного фильтра — от 1 Гц до 2 МГц с дискретными шагами в 1; 1,5; 2; 3; 5 и 7 раз, что позволяет гибко подстраивать прибор под различные условия измерений. Соединение с внешними устройствами осуществляется через порты типа NMD с разъёмами 3,5 мм (вилка), которые обеспечивают надёжный электрический контакт и совместимость с современной измерительной техникой. Благодаря таким характеристикам, Planar Кобальт С1409 зарекомендовал себя как универсальный и надежный инструмент для профессионального анализа электрических цепей в самых требовательных условиях.
