Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Векторный
Количество каналов
—
2
Мин. частота (кГц)
—
10000
Макс. частота (ГГц)
—
4
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
RFVSG4-2 — это многоканальная версия генератора векторных сигналов со сверхбыстрым переключением, охватывающая непрерывный частотный диапазон от 10 МГц до 4, 6, 12, 20 или 40 ГГц. RFVSG4-2 обеспечивает выдающуюся сверхбыструю фазосинхронную развертку частоты, чирпирование, внутриимпульсную модуляцию, формирование импульса — все с очень низким фазовым шумом.
Для каждого выхода высокопроизводительный внутренний I / Q-модулятор обеспечивает независимые настраиваемые формы сигналов модуляции и поддерживает специальные схемы модуляции. Устройством можно легко управлять удаленно через Ethernet и USB, используя стандартный командный язык SCPI.

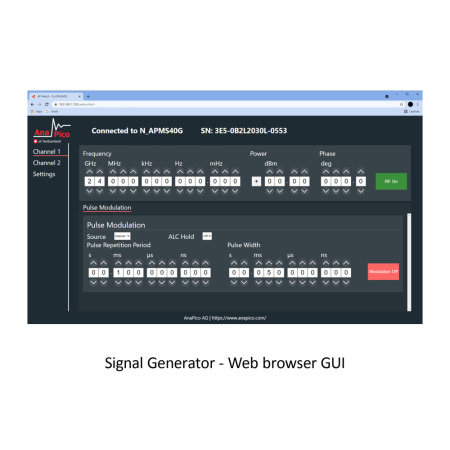

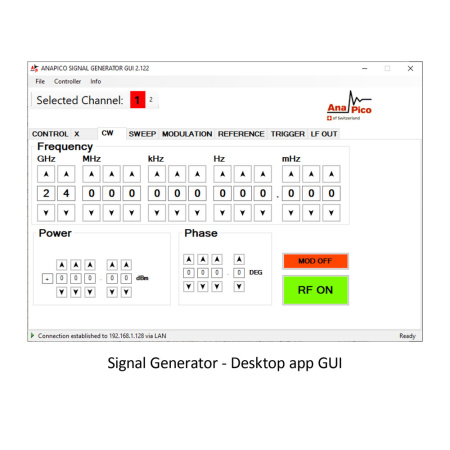

Графический интерфейс пользователя (GUI) на базе ПК предоставляется для управления устройством и предоставляет простой в использовании интерфейс для загрузки файлов предварительно рассчитанных данных IQ. Графический интерфейс пользователя поддерживает различные форматы файлов, включая собственный формат файлов данных IQ.

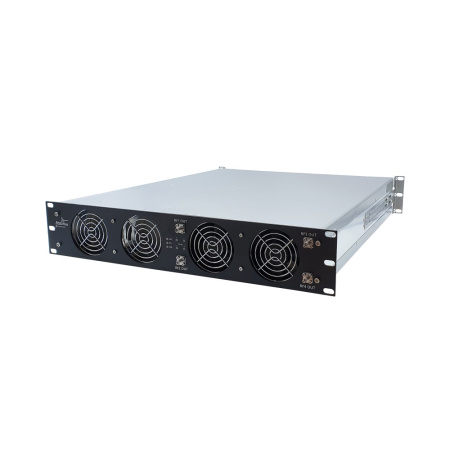

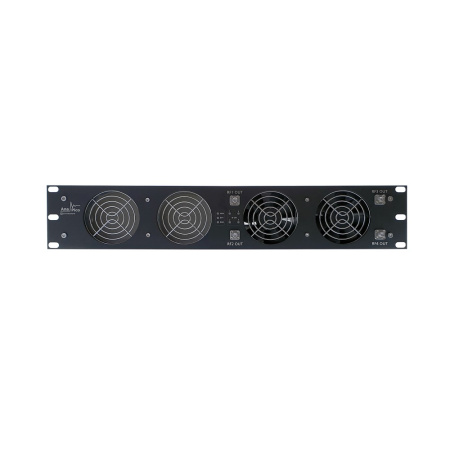

RFSVG с 2, 3 или 4 каналами монтируется в корпусе 19 ‘2HU (86 В x 426 Ш x 480 мм Д [3,4 В x 16,8 Ш x 18,9 дюйма], 18 кг).
Особенности:
- Высокая полоса пропускания радиочастотного сигнала: используется двойной генератор сигналов произвольной формы, работающий с частотой дискретизации 500 МГц для генерации I / Q-сигнала. Генератор имеет встроенную поддержку схем общей векторной модуляции и обеспечивает прямую поддержку контролируемого введения аддитивного белого гауссовского шума (AWGN) в тракт прохождения сигнала.
- Превосходная чистота модулированных сигналов: самый низкий фазовый шум (-145 дБн / Гц при отстройке 1 ГГц и 20 кГц), низкий уровень паразитных составляющих и отличное подавление гармоник
- Отличная производительность EVM и ACPR
- Полный набор встроенных аналоговых модуляций, таких как AM, FM, PM, Pulse
- Ультратонкие последовательности импульсов (<5 нс), линейные и нелинейные импульсные частотные чирпы
- Встроенные схемы цифровой модуляции, такие как FSK, PSK, ASK, QAM
- Возможность сверхбыстрой скачкообразной перестройки частоты и качания (частота обновления, мощность и фаза менее 200 нс)
- Мощная система триггеров, включающая несколько маркеров и триггеров ввода.
- Порт быстрого управления (FCP) (параллельный интерфейс BCD) для быстрого управления внешним сигналом
- Безопасность: доступна внешняя карта памяти microSD
Документы
Руководство
23,6 мб
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Векторный |
Количество каналов
|
2 |
Мин. частота (кГц)
|
10000 |
Макс. частота (ГГц)
|
4 |
Фазовый шум
|
-130 дБн/Гц |
Опорный генератор
|
±1×10-6 |
Выходной импеданс
|
50 Ом |
Интерфейс
|
USB, LAN |
Выходной уровень
|
-65 … 17 дБм |
Питание
|
100-240 В |
Гарантия, (мес)
|
12 |
- Блок питания
- Кабель Ethernet
- Рук-во пользователя
- Сертификат калибровки
Диапазон частот | 0.01 — 4 ГГц |
Разрешение по частоте | 0.001 Гц |
Выходная мощность | -65 to +15 дБм |
Скорость перестройки | <1 мкс с опцией UFS |
Фазовый шум на 1 ГГц: отстройка 10 Гц | -90 дБн/Гц |
Фазовый шум на 1 ГГц: отстройка 1 кГц | -132 дБн/Гц |
Фазовый шум на 1 ГГц: отстройка 20 кГц | -144 дБн/Гц |
Фазовый шум на 1 ГГц: отстройка 100 кГц | -148 дБн/Гц |
Управление | Ethernet, GPIB, USB (SCPI v1999) |
Модуляции | FSK, PSK, ASK, QAM, I/Q, Pulse, Pulse trains, pulsed Chirps, wideband FM/PM |
Sweeps | Complex lists, frequency/power/phase |
Размеры (W x L x H), Вес | 426 x 480 x 86 мм [16.8 x 18.9 x 3.4 in], 18 кг |
# каналов | 2 |
