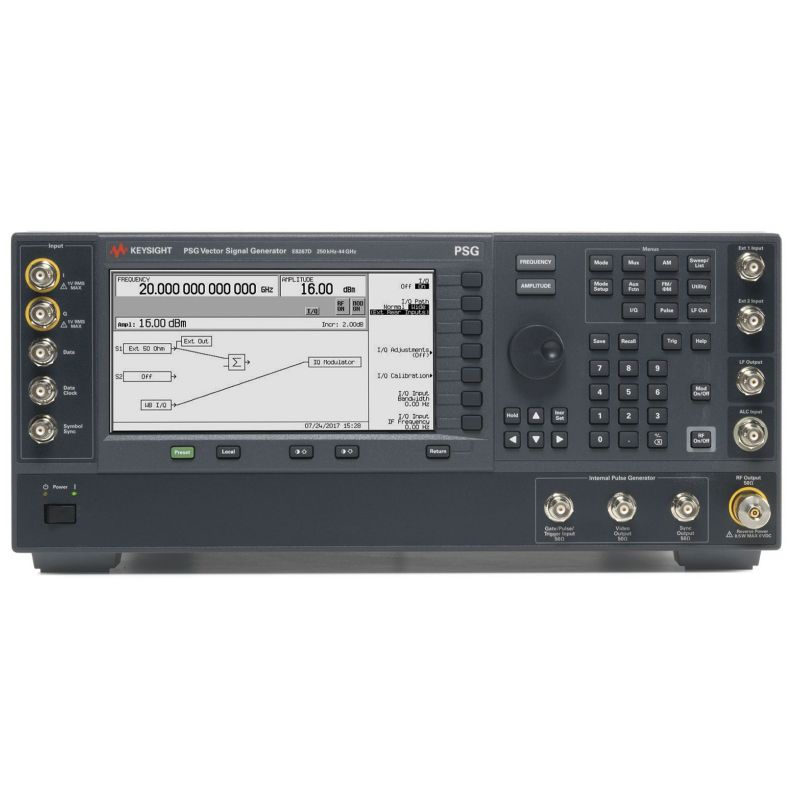

Векторный генератор СВЧ сигналов Keysight E8267D-532 PSG (от 250 кГц до 31,8 ГГц) (демонстрационный)

Векторный генератор СВЧ сигналов Keysight E8267D-532 PSG представляет собой современный измерительный прибор, предназначенный для формирования и воспроизведения сложных радиочастотных сигналов с высокой точностью и стабильностью. Данная модель включена в Государственный реестр средств измерений под номером 74333-19, что подтверждает её соответствие требованиям, предъявляемым к оборудованию данного класса.

Прибор охватывает широкий частотный диапазон от 100 кГц до 31,8 ГГц, а при использовании внешних смесителей возможна работа вплоть до 1,1 ТГц. Такой диапазон обеспечивает универсальность применения как в лабораторных условиях, так и в промышленных и исследовательских задачах, связанных с тестированием современных радиосистем, включая системы спутниковой связи, радары и навигационные комплексы. Выходная мощность на частоте 1 ГГц варьируется от -130 до +21 дБм, что позволяет гибко настраивать уровень сигнала для конкретных задач.

Особое внимание уделено качеству спектральных характеристик. Фазовый шум на частоте 1 ГГц при отстройке 20 кГц достигает уровня -143 дБн/Гц, что делает генератор подходящим для задач, где критически важна минимизация шумов. Переключение частоты занимает менее 16 мс, что обеспечивает высокую скорость работы в автоматизированных системах тестирования. Гармонические составляющие на частоте 1 ГГц находятся в пределах от -28 до -55 дБн, а негармонические – от -50 до -80 дБн, что подтверждает высокую чистоту формируемого сигнала.

Встроенные возможности IQ-модуляции охватывают полосу от 80 МГц до 4 ГГц, как при использовании внутренних, так и внешних источников, что обеспечивает воспроизведение сложных современных форматов сигналов. Генератор поддерживает различные режимы свипирования: список, пошаговое и линейное, что облегчает проведение исследований и настройку аппаратуры.

Прибор работает как генератор модулирующих сигналов в режимах воспроизведения и реального времени. Для хранения данных предусмотрена память объёмом 64 Мвыб, что позволяет загружать и использовать продолжительные или сложные сигнальные последовательности. Высокая точность установки частоты обеспечивается дискретностью 0,001 Гц и пределом допускаемой погрешности ±7,5·10⁻⁸. Выход генератора рассчитан на сопротивление 50 Ом, что соответствует стандартам подключения в СВЧ-технике.

Программное обеспечение прибора обеспечивает генерацию и анализ сигналов, применяемых в системах обнаружения, позиционирования, слежения и навигации. Поддерживаются такие стандарты, как GNSS и GPS, а также сигналы, характерные для радиолокационных систем. Благодаря этим возможностям Keysight E8267D-532 PSG можно рассматривать как универсальное средство для разработки, тестирования и моделирования сложных радиочастотных систем, требующих высокой точности, стабильности и гибкости настройки.
