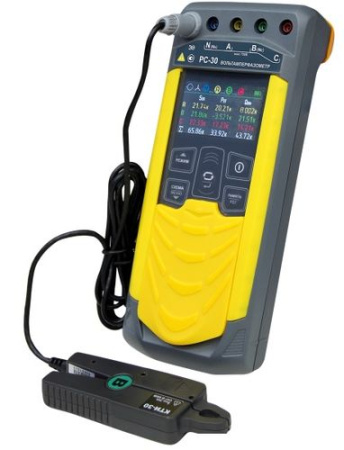

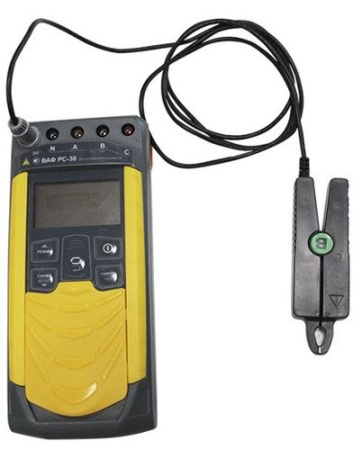

Вольтамперфазометр РС-30 с клещами КТИ-30 представляет собой высокоточный измерительный прибор, предназначенный для комплексного анализа электрических параметров в различных системах электроснабжения. Этот инструмент сочетает в себе передовые технологии и удобство использования, что делает его незаменимым для инженеров и техников, работающих в области электроэнергетики.
Одной из ключевых особенностей РС-30 является его способность измерять напряжение, ток и фазовый угол с высокой точностью. Это достигается благодаря использованию современных датчиков и алгоритмов обработки данных, которые обеспечивают надежные и точные результаты. Встроенные клещи КТИ-30 позволяют легко и безопасно подключаться к проводникам, что значительно упрощает процесс измерений и повышает безопасность работы.
РС-30 также обладает функцией анализа гармонических искажений, что позволяет выявлять и устранять проблемы, связанные с качеством электроэнергии. Это особенно важно в условиях современных электрических сетей, где наличие гармоник может негативно сказываться на работе оборудования и приводить к его преждевременному износу.
Еще одной важной характеристикой РС-30 является возможность проведения измерений в реальном времени. Это позволяет специалистам оперативно реагировать на изменения в системе электроснабжения и принимать необходимые меры для предотвращения аварийных ситуаций. Интуитивно понятный интерфейс и удобное управление делают работу с прибором максимально комфортной и эффективной.
Прочный корпус РС-30 обеспечивает надежную защиту от внешних воздействий, что позволяет использовать его в самых различных условиях, включая промышленные объекты и лаборатории. Высокая степень защиты от пыли и влаги гарантирует долговечность и надежность прибора даже в самых суровых условиях эксплуатации.
Вольтамперфазометр РС-30 с клещами КТИ-30 является незаменимым инструментом для специалистов, стремящихся к максимальной точности и надежности в области электроснабжения. Он предоставляет все необходимые данные для точного мониторинга, диагностики и предотвращения проблем, что делает его важным элементом в арсенале каждого профессионала, работающего с электрическими системами.

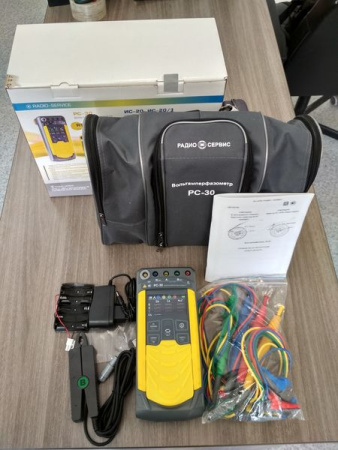

- Вольтамперфазометр Радио-Сервис РС-30 с клещами КТИ-30 (до 40 А)
- Блок питания БПН-А 12-0.5
- Кабель измерительный 1,5 м (4 шт.)
- Зажим изолированный типа "крокодил" (4 шт.)
- Bluetooth-USB адаптер
- Сумка для переноски
- Батарейный отсек
- Руководство по эксплуатации
| Параметр | С датчиками токоизмерительными КТИР-30 и КТИ-30 | С датчиком токоизмерительным КТИР-500 | С датчиками токоизмерительными ПТИР-3000 и ПТИ-3000 |
| Измерение напряжения переменного тока | |||
| Диапазон измерений действующего значения напряжения переменного тока, В |
от 10,00 до 99,99 от 100,0 до 700,0 |
||
| Пределы допускаемой основной абсолютной погрешности измерения действующего значения напряжения переменного тока, В | ± (0,005·U + 3 е.м.р.) | ||
| Рабочий диапазон частот, Гц | от 45 до 55 | ||
| Измерение напряжения постоянного тока | |||
| Диапазон измерений напряжения постоянного тока, В |
от 10,00 до 99,99 от 100,0 до 700,0 |
||
| Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В | ± (0,005·U + 3 е.м.р.) | ||
| Измерение силы переменного тока | |||
| Диапазон измерений действующего значения переменного тока, А | от 0,0030 до 40,00 |
от 0,20 до 99,99 от 100,0 до 500,0 |
от 1 до 3000 |
| Пределы допускаемой основной абсолютной погрешности измерения действующего значения переменного тока, А | ± (0,01·I + 3 е.м.р.) | ± (0,015·I + 3 е.м.р.) | ± (0,025·I + 4 е.м.р.) |
| Рабочий диапазон частот, Гц | от 45 до 55 | ||
| Измерение активной, реактивной и полной мощностей | |||
| Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар)* и полной мощности S (В·А)* | от 0,001 до 9,999 кВт (квар, кВ·А) от 10,00 до 21,00 кВт (квар, кВ·А) |
от 0,005 до 9,999 кВт (квар, кВ·А) от 10,00 до 99,99 кВт (квар, кВ·А) от 100,0 до 350,0 кВт (квар, кВ·А) |
от 0,100 до 9,999 кВт (квар, кВ·А) от 10,00 до 99,99 кВт (квар, кВ·А) от 100,0 до 999,9 кВт (квар, кВ·А) от 1000 до 2100 кВт (квар, кВ·А) |
| Пределы допускаемой основной абсолютной погрешности измерения полной мощности, В·А | ± (0,015·|X| + 3 е.м.р.) | ± (0,02·|X |+ 3 е.м.р.) | ± (0,03·|X| + 5 е.м.р.) |
| Пределы допускаемой основной абсолютной погрешности измерения активной мощности, Вт | ± (0,02·|X| + 5 е.м.р.) | ± (0,025·|X |+ 5 е.м.р.) | ± (0,035·|X| + 15 е.м.р.) |
| Пределы допускаемой основной абсолютной погрешности измерения реактивной мощности, вар | ± (0,02·|X|+10 е.м.р.) | ± (0,025·|X|+20 е.м.р.) | ± (0,035·|X|+25 е.м.р.) |
| Измерение частоты переменного тока | |||
| Диапазон измерения частоты, Гц | от 45,00 до 55,00 | ||
| Пределы допускаемой основной абсолютной погрешности измерения частоты переменного тока, Гц | ± 0,05 | ||
| Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока | |||
| Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов | от – 179,9 до 180,0 | ||
| Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и напряжением в диапазоне от 10 до 700 В, градусов | ± 0,5 | ||
| Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и током, градусов |
± 1,2 ± 0,8 |
± 1,2 ± 0,8 |
± 2 |
| Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между током и током, градусов |
± 1,8 ± 1,2 |
± 1,8 ± 1,2 |
± 3 |
| Вычисление коэффициента мощности Кр | |||
| Диапазон вычисления Кр | от -1,00 до 1,00 | ||
|
Примечания: е.м.р – единица младшего разряда; Х- значение измеряемого параметра для соответствующего вида мощности * – Диапазон отображаемой активной и реактивной мощности определяется диапазоном полной мощности. |
|||
| Дополнительные погрешности | |||
| Пределы допускаемой дополнительной погрешности измерений напряжения, силы, активной, реактивной и полной мощности переменного тока, коэффициента мощности, напряжения постоянного тока, вызванной изменением температуры в рабочем диапазоне, ± (0,005 от основной погрешности) | |||
| Пределы допускаемой дополнительной погрешности измерений напряжения, силы, активной, реактивной и полной мощности переменного тока, коэффициента мощности, напряжения постоянного тока, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, ± (0,005 от основной погрешности) | |||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||
| Режим памяти | Прибор сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером). | ||
| В двухфазном (изолированном) режиме и режиме измерения постоянного напряжения между группами гнезд N(Na)-А и B(Nc)-C обеспечивается гальваническая развязка | до 1000 В | ||
| Диапазон напряжения питания | от 7,5 до 5,2 В | ||
| Питание | Аккумулятор с номинальным напряжением «6 В», емкостью «2000 мА/ч» или от пяти сменных элементов питания типоразмера АА | ||
| Прибор обеспечивает самоконтроль напряжения питания. При снижении напряжения | от 5,2 В до 5,0 В происходит отключение | ||
| Время готовности прибора | не более 3 с | ||
| Время непрерывной работы без включённого режима энергосбережения | не менее 8 часов | ||
| Мощность потребления | не более, 2 Вт | ||
| Масса | не более, 0,8 кг | ||
| Габаритные размеры | не более, 60х105х245 мм | ||
| Срок службы | не менее, 8 лет | ||
