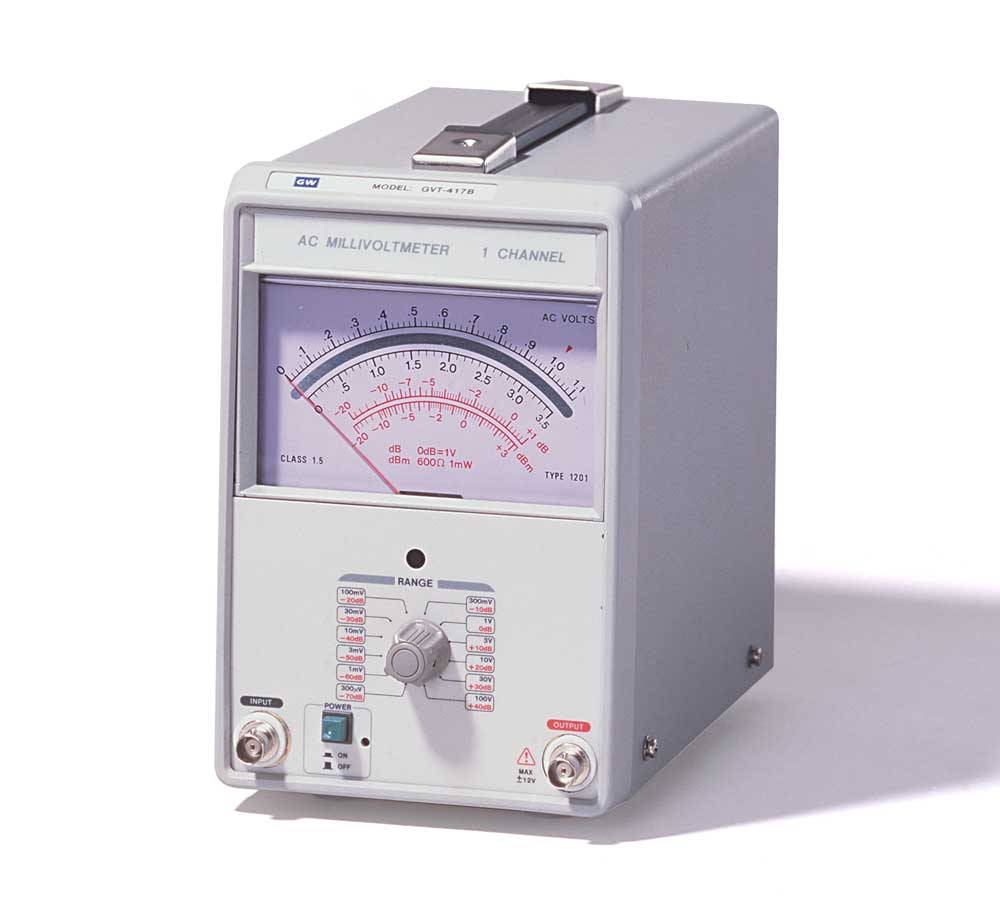

Вольтметр GVT-417B представляет собой высокоточный измерительный прибор, предназначенный для точного определения переменного напряжения в широком диапазоне. Зарегистрированный в Государственном реестре средств измерений под номером 23640-02, этот прибор соответствует установленным нормам метрологической точности и может использоваться как в лабораторных условиях, так и на производственных объектах. Максимальное значение измеряемого переменного напряжения составляет 100 В, что делает устройство подходящим для работы с сигналами различной интенсивности. Погрешность измерений не превышает ±3%, обеспечивая высокую достоверность результатов, особенно при частоте сигнала 1 кГц, которая принимается в качестве эталонной.
Особенностью GVT-417B является возможность измерения относительных уровней напряжения в децибелах, начиная от минус 90 дБ и заканчивая плюс 41 дБ относительно 1 В. Это позволяет эффективно использовать прибор в аудио- и телекоммуникационных системах, где важна оценка уровня сигнала по шкале дБ. Кроме того, устройство способно измерять относительные уровни мощности в диапазоне от минус 90 дБм до плюс 43 дБм, рассчитывая их относительно 1 мВт при нагрузке 600 Ом. Такие параметры делают его универсальным инструментом для анализа электрических цепей и трактов передачи сигналов.
Еще одной важной характеристикой является наличие выхода широкополосного усилителя, который выдает напряжение до 100 мВ на всех пределах измерений, что удобно при необходимости дополнительной обработки или усиления измеренного сигнала. Входной импеданс устройства составляет 1 МОм при емкости 50 пФ, что гарантирует минимальное влияние прибора на исследуемую цепь и сохраняет точность измерений даже при работе с высоким сопротивлением источника. Благодаря таким техническим характеристикам, вольтметр GVT-417B остается востребованным инструментом среди специалистов в области радиоэлектроники и связи.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Аналоговый |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
23640-02 |
|
Макс. измеряемое перем. напр.
|
100 В |
|
Питание
|
230 В |
|
TrueRMS
|
Нет |
|
Прозвонка
|
Нет |
|
Диодный тест
|
Нет |
|
Гарантия, (мес)
|
12 |
- Вольтметр GVT-417B
- Шнур питания
- Тестовый провод GTL-101
- Инструкция по эксплуатации
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ | |
| Предел измерения | 300 мкВ / 1 / 3 / 10 / 30 / 100 / 300 мВ / 1 / 3 / 10 / 30 / 100 В |
| Шкала измерения |
От 0 до 1,0 (расширение до 1,12) От 0 до 3,1 (3,2) (расширение до 3,5) |
| Диапазон рабочих частот | 10 Гц - 1 МГц, синусоидальной сигнал |
| Погрешность измерения | ± 3% (относительно 1 кГц) |
| Дополнительная погрешность, обусловленная изменением напряжения питания (10%) | ± 0,5% |
| ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО НАПРЯЖЕНИЮ | |
| Предел измерения | -70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ |
| Шкала измерения | От -20 дБ до 0 дБ (расширение до 1 дБ) |
| Опорный уровень | 0 дБ =" 1 В |
| ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО МОЩНОСТИ | |
| Предел измерения | -70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБм |
| Шкала измерения | От -20 дБм до 2 дБм (расширение до 3,2 дБм) |
| Опорный уровень | 0 дБм =" 1 мВт на "600 Ом |
| ИЗМЕРИТЕЛЬНЫЙ ВХОД | |
| Количество входов | Канал 1 |
| Режимы работы | Независимый |
| Неравномерность АЧХ входного сигнала (отн. 1 кГц) |
< 3% в полосе 20 Гц - 200 кГц < 10% в полосе 10 Гц - 1 МГц |
| Коэффициент гармоник входного сигнала | < 2% (относительно 1 кГц) |
| Входной импеданс | 1 МОм / 50 пФ |
| Максимальное входное напряжение |
300 В (ACпик. + DC) на пределах 300 мкВ /…/ 1 В 500 В (ACпик. + DC) на пределах 3 В /…/ 100 В |
| Сопротивление изоляции (вход-корпус) | 0,1 Ом |
| Максимальное напряжение (вход-корпус) | 0 В |
| ВЫХОД ШИРОКОПОЛОСНОГО УСИЛИТЕЛЯ | |
| Выходное напряжение | 0,1 х Uизм. (± 10%) относительно 1 кГц, без нагрузки |
| Неравномерность АЧХ выходного сигнала (отн. 1 Гц) | < 3% в полосе 10 Гц - 1 МГц, без нагрузки |
| Максимальное напряжение (выход-корпус) | ± 12 Впик |
| ОБЩИЕ ДАННЫЕ | |
| Количество индикаторов | Одно показывающее устройство (черная стрелка) |
| Напряжение питания | 115 / 230 В ± 10%, 50/60 Гц |
| Габаритные размеры | 130 х 210 х295 мм |
| Масса | 2,7 кг |
