Артикул:
m-117374
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Цифровой
Разрешение
—
0,1 мОм
Номинальные значения
—
16 Ом … 400 кОм
Температурный коэффициент
—
±1 ppm/°C
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Госреестр СИ: 60123-15

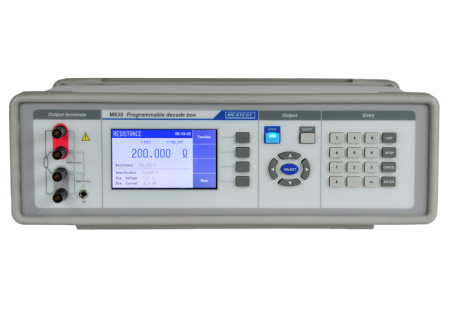

Ранее на мировом рынке не существовало высокоточных магазинов сопротивления, которые бы могли переключаться так быстро. При проектировании M630(A) двумя важными критериями для компании Meatest были устранение последствий нулевого сопротивления, а также повышение точности по сравнению с другими стандартными магазинами сопротивления. Изначально данный продукт компании предназначен для работы в метрологических лабораториях для имитации температурных датчиков RTD. Однако использование в приборе реальных резисторов значительно увеличило надежность по сравнению с электронными имитаторами, поэтому Meatest может также предложить решение, подходящее для промышленного применения.
Ранее на мировом рынке не существовало высокоточных магазинов сопротивления, которые бы могли переключаться так быстро. При проектировании M630(A) двумя важными критериями для компании Meatest были устранение последствий нулевого сопротивления, а также повышение точности по сравнению с другими стандартными магазинами сопротивления. Изначально данный продукт компании предназначен для работы в метрологических лабораториях для имитации температурных датчиков RTD. Однако использование в приборе реальных резисторов значительно увеличило надежность по сравнению с электронными имитаторами, поэтому Meatest может также предложить решение, подходящее для промышленного применения.
Модель M630 со специально подобранным диапазоном от 16 Ом до 400 кОм идеальна для калибровки и моделирования всех широко известных типов температурных датчиков благодаря низкой цене и полному набору функций.
Модель M630A — вариант «все включено» с диапазоном от 1 Ом до 1,2 Мом, предназначенный не только для температурных измерений, но и для задач общего применения.
- Высокая скорость переключения (4 режима)
- Русифицированное меню
- Яркий цветной дисплей
- Удобные органы управления: экранные клавиши меню, клавиши курсора и цифровая клавиатура
- Широкий выбор интерфейсов: RS-232 и LAN, USB и GPIB (опция). Простой синтаксис команд
- Встроенная процедура автоматической калибровки для быстрой корректировки отклонений элементов сопротивления
- Сетевое питание или сетевое питание/внутренняя батарея (опция)
- Возможность установки в 19’’ стойку (опция)
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Цифровой |
|
Разрешение
|
0,1 мОм |
|
Номинальные значения
|
16 Ом … 400 кОм |
|
Температурный коэффициент
|
±1 ppm/°C |
|
Установка значений
|
Цифровая |
|
Питание
|
230 В |
|
Базовая погрешность
|
0.002% |
|
Гарантия, (мес)
|
24 |
- Программируемый декадный магазин M630.
- Кабель RS-232.
- Компакт-диск с программным обеспечением.
- Руководство пользователя.
| Диапазон сопротивления |
От 16 Ом до 400 кОм (базовая версия) От 1 Ом до 1 МОм (версия M630A) Короткое замыкание, размыкание выходных |
|
| Имитация датчиков Pt | –200,000 … +850,000°C | |
| Имитация датчиков Ni | –60,000 … +300,000°C | |
| Типы температурных датчиков |
Pt100 … Pt1000, Ni100 … Ni1000 (базовая версия) Pt10 … Pt20000, Ni10 … Ni20000 (версия M630A) |
|
| Разрешение |
От 0,1 мОм (базовая версия) От 0,01 мОм (версия M630A) |
|
| Стандарты температуры Pt |
IEC 751 (1,385 для IPTS68) (A=3,90802×10-3, B=-5,80195×10-7, C=-4,2735×10-12) IEC 751 (1,3851 для ITS90) (A=3,9083×10-3, B=-5,775×10-7, C=-4,18301×10-12) 1,3916 (A=3,9692×10-3, B=-5,8495×10-7, C=-4,2325×10-12) 1,3926 (A=3,9848×10-3, B=-5,87×10-7, C=-4×10-12) |
|
| Стандарты температуры Ni | DIN 43760 (6180) (A=5,485×10-3, B=6,65×10-6, C=2,805×10-11, D=-2×10-17) | |
| Температурный коэффициент сопротивления |
<1 ppm/°C (от 16 Ом до 2 кОм), (базовая версия) <5 ppm/°C (2–10 кОм) <50 ppm/°C (10–400 кОм) <1 ppm/°C, (версия M630A) |
|
| Максимальная рассеиваемая мощность | 0,25 Вт | |
| Максимальный ток | 0,5 A | |
| Максимальное напряжение | 200 В пик | |
| Время реакции | 6 мс | |
| Разъемы | позолоченные, диаметр клеммы 4 мм | |
| Интерфейсы | RS-232 (опционально IEEE488, USB, LAN) | |
| Питание | 115/230 В, 45–65 Гц | |
| Номинальная температура | +20 … +25°C | |
| Рабочая температура | +5 … 40°C | |
| Температура хранения | –10 … +50°C | |
| Материал корпуса | Алюминий | |
| Габаритные размеры (Ш x В x Г) | 390 x 128 x 310 мм | |
| Вес | 5,2 кг | |
| Сопротивление развязки между выходными клеммами и корпусом | >2 ГОм (при напряжении 500 В DC) | |
| Погрешность | ||
| Погрешность установки сопротивления | Диапазон/Разрешение | Погрешность |
| M630 |
20,001 ... 200,000 Ом 200,01 ... 1000,00 Ом 1000,1 ... 3000,0 Ом 3001 ... 10 000 Ом 10,01 ... 30,00 кОм 30,1 ... 100,0 кОм 101 ... 400 кОм |
0,002% + 2 мОм 0,003% 0,005% 0,015% 0,03% 0,1% 0,4% |
| M630A |
1,00000 ... 2,00000 Ом 2,0001 ... 20,0000 Ом 20,001 ... 200,000 Ом 200,01 ... 2000,00 Ом 2,0001 ... 20,0000 кОм 20,001 ... 200,000 кОм 200,01 ... 1200,00 кОм |
0,002% + 2 мОм 0,002% + 2 мОм 0,002% + 2 мОм 0,003% 0,003% 0,003% 0,005% |
| Погрешность эмуляции платиновых (Pt) датчиков температуры M630 | ||
| Температура | Погрешность Pt100 … Pt500 | Погрешность Pt1000 |
| –200,000 … 0,000°C | 0,01°C | 0,01°C |
| +0,001 … 200,000°C | 0,015°C | 0,015°C |
| +200,001 … 500,000°C | 0,03°C | 0,05°C |
| +500,001 … 850,000°C | 0,04°C | 0,08°C |
| Погрешность эмуляции платиновых (Pt) датчиков температуры M630A | ||
| Температура | Погрешность Pt100 … Pt1000 | |
| –200,000 … 0,000°C | 0,01°C | |
| +0,001 … 200,000°C | 0,015°C | |
| +200,001 … 500,000°C | 0,03°C | |
| +500,001 … 850,000°C | 0,04°C | |
