Госреестр СИ: 60123-15

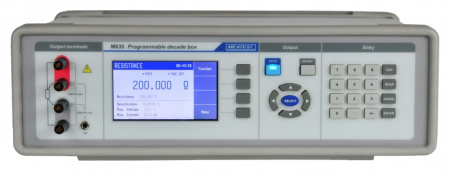

Ранее на мировом рынке не существовало высокоточных магазинов сопротивления, которые бы могли переключаться так быстро. При проектировании M630(A) двумя важными критериями для компании Meatest были устранение последствий нулевого сопротивления, а также повышение точности по сравнению с другими стандартными магазинами сопротивления. Изначально данный продукт компании предназначен для работы в метрологических лабораториях для имитации температурных датчиков RTD. Однако использование в приборе реальных резисторов значительно увеличило надежность по сравнению с электронными имитаторами, поэтому Meatest может также предложить решение, подходящее для промышленного применения.
Модель M630 со специально подобранным диапазоном от 16 Ом до 400 кОм идеальна для калибровки и моделирования всех широко известных типов температурных датчиков благодаря низкой цене и полному набору функций.
Модель M630A — вариант «все включено» с диапазоном от 1 Ом до 1,2 Мом, предназначенный не только для температурных измерений, но и для задач общего применения.
- Дисплей, на котором видно все
- Цифровой интерфейс управления
- Повышаем скорость работы, используя возможности удаленного управления
- Несколько функций в одном приборе
- Скорость переключения
- Функция повторной калибровки
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Цифровой |
|
Разрешение
|
0,01 мОм |
|
Номинальные значения
|
1 Ом … 1 МОм |
|
Температурный коэффициент
|
±1 ppm/°C |
|
Установка значений
|
Цифровая |
|
Питание
|
230 В |
|
Базовая погрешность
|
0.002% |
|
Гарантия, (мес)
|
24 |
- Программируемый декадный магазин M630(А)
- Кабель RS-232
- Компакт-диск с программным обеспечением
- Руководство пользователя
| Диапазон сопротивления |
От 16 Ом до 400 кОм (базовая версия) От 1 Ом до 1 МОм (версия M630A) Короткое замыкание, размыкание выходных |
|
| Имитация датчиков Pt | –200,000 … +850,000°C | |
| Имитация датчиков Ni | –60,000 … +300,000°C | |
| Типы температурных датчиков |
Pt100 … Pt1000, Ni100 … Ni1000 (базовая версия) Pt10 … Pt20000, Ni10 … Ni20000 (версия M630A) |
|
| Разрешение |
От 0,1 мОм (базовая версия) От 0,01 мОм (версия M630A) |
|
| Стандарты температуры Pt |
IEC 751 (1,385 для IPTS68) (A=3,90802×10-3, B=-5,80195×10-7, C=-4,2735×10-12) IEC 751 (1,3851 для ITS90) (A=3,9083×10-3, B=-5,775×10-7, C=-4,18301×10-12) 1,3916 (A=3,9692×10-3, B=-5,8495×10-7, C=-4,2325×10-12) 1,3926 (A=3,9848×10-3, B=-5,87×10-7, C=-4×10-12) |
|
| Стандарты температуры Ni | DIN 43760 (6180) (A=5,485×10-3, B=6,65×10-6, C=2,805×10-11, D=-2×10-17) | |
| Температурный коэффициент сопротивления |
<1 ppm/°C (от 16 Ом до 2 кОм), (базовая версия) <5 ppm/°C (2–10 кОм) <50 ppm/°C (10–400 кОм) <1 ppm/°C, (версия M630A) |
|
| Максимальная рассеиваемая мощность | 0,25 Вт | |
| Максимальный ток | 0,5 A | |
| Максимальное напряжение | 200 В пик | |
| Время реакции | 6 мс | |
| Разъемы | позолоченные, диаметр клеммы 4 мм | |
| Интерфейсы | RS-232 (опционально IEEE488, USB, LAN) | |
| Питание | 115/230 В, 45–65 Гц | |
| Номинальная температура | +20 … +25°C | |
| Рабочая температура | +5 … 40°C | |
| Температура хранения | –10 … +50°C | |
| Материал корпуса | Алюминий | |
| Габаритные размеры (Ш x В x Г) | 390 x 128 x 310 мм | |
| Вес | 5,2 кг | |
| Сопротивление развязки между выходными клеммами и корпусом | >2 ГОм (при напряжении 500 В DC) | |
| Погрешность | ||
| Погрешность установки сопротивления | Диапазон/Разрешение | Погрешность |
| M630 |
20,001 ... 200,000 Ом 200,01 ... 1000,00 Ом 1000,1 ... 3000,0 Ом 3001 ... 10 000 Ом 10,01 ... 30,00 кОм 30,1 ... 100,0 кОм 101 ... 400 кОм |
0,002% + 2 мОм 0,003% 0,005% 0,015% 0,03% 0,1% 0,4% |
| M630A |
1,00000 ... 2,00000 Ом 2,0001 ... 20,0000 Ом 20,001 ... 200,000 Ом 200,01 ... 2000,00 Ом 2,0001 ... 20,0000 кОм 20,001 ... 200,000 кОм 200,01 ... 1200,00 кОм |
0,002% + 2 мОм 0,002% + 2 мОм 0,002% + 2 мОм 0,003% 0,003% 0,003% 0,005% |
| Погрешность эмуляции платиновых (Pt) датчиков температуры M630 | ||
| Температура | Погрешность Pt100 … Pt500 | Погрешность Pt1000 |
| –200,000 … 0,000°C | 0,01°C | 0,01°C |
| +0,001 … 200,000°C | 0,015°C | 0,015°C |
| +200,001 … 500,000°C | 0,03°C | 0,05°C |
| +500,001 … 850,000°C | 0,04°C | 0,08°C |
| Погрешность эмуляции платиновых (Pt) датчиков температуры M630A | ||
| Температура | Погрешность Pt100 … Pt1000 | |
| –200,000 … 0,000°C | 0,01°C | |
| +0,001 … 200,000°C | 0,015°C | |
| +200,001 … 500,000°C | 0,03°C | |
| +500,001 … 850,000°C | 0,04°C | |
