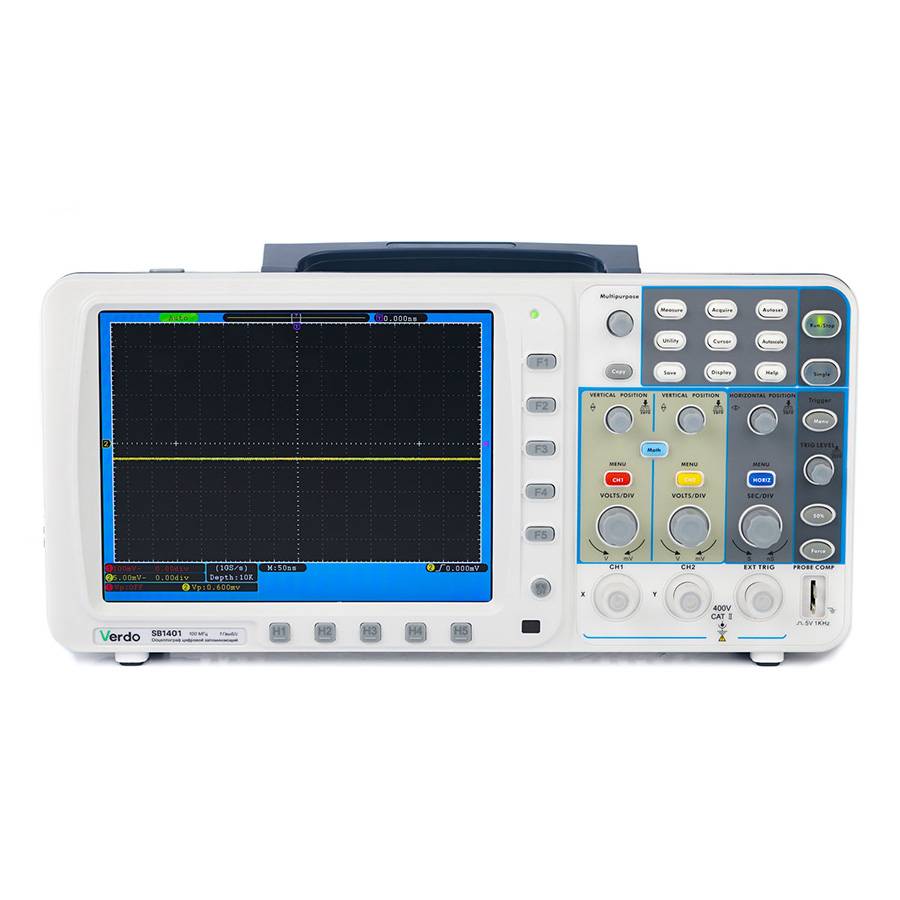

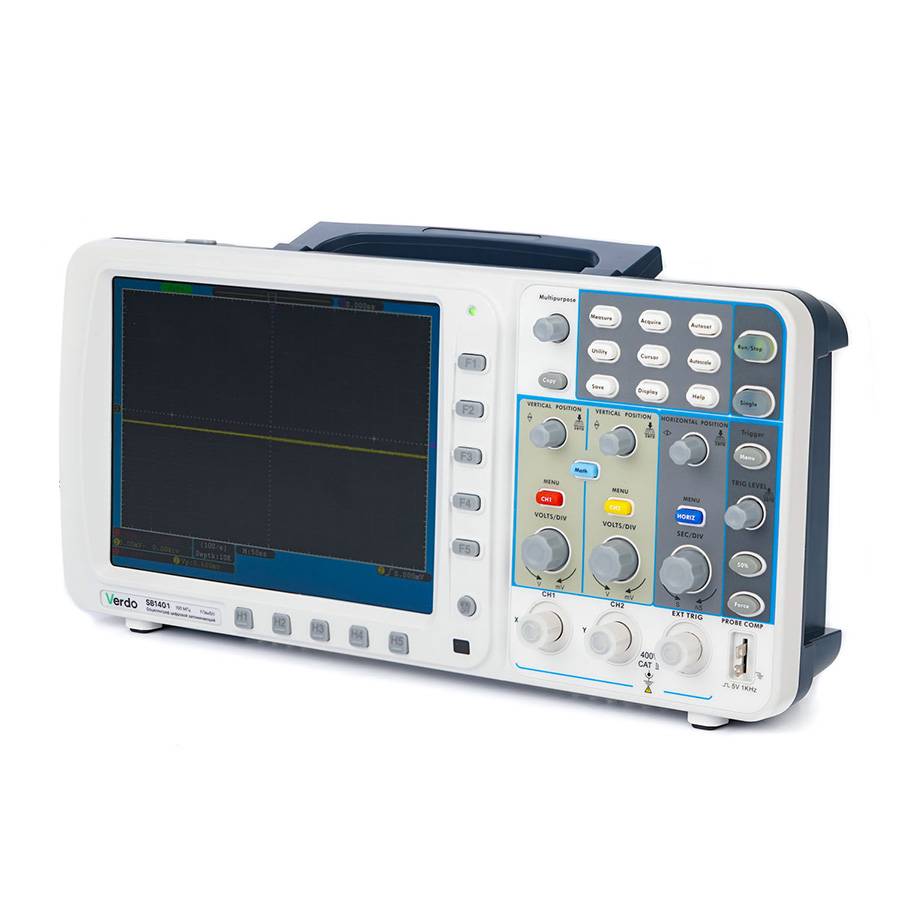

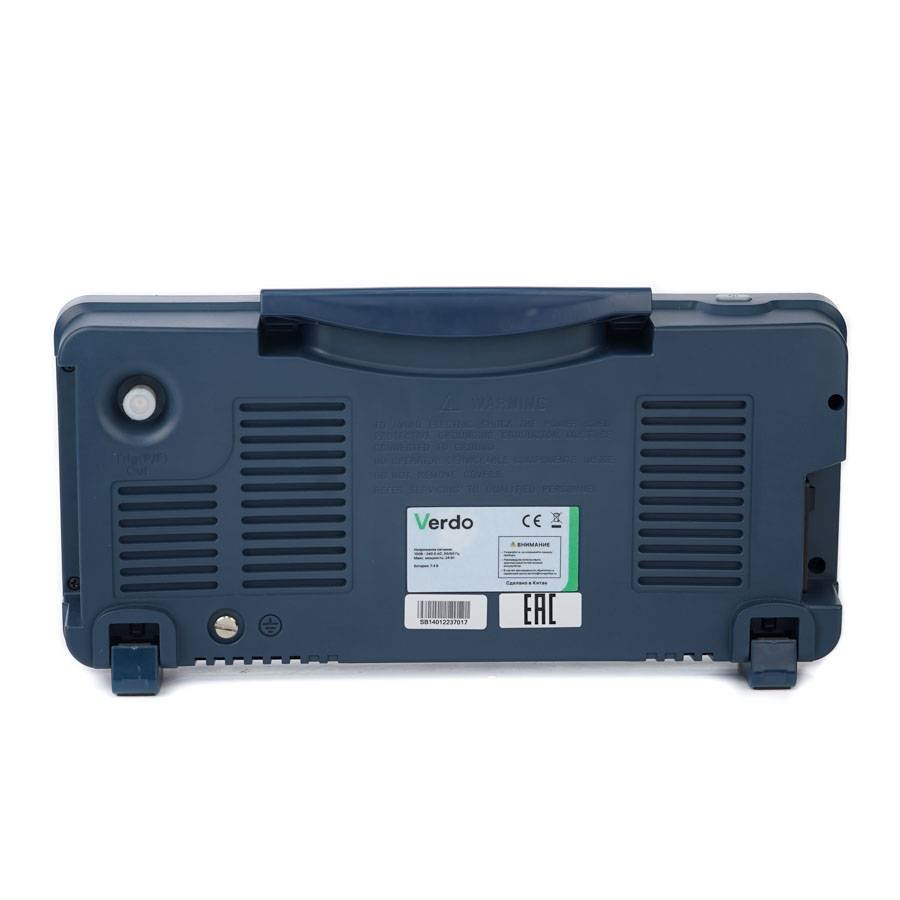

Осциллограф цифровой запоминающий VERDO SB1402

Цифровой запоминающий осциллограф VERDO SB1402 — это современный и функциональный прибор, предназначенный для точного анализа электрических сигналов в научных, образовательных и промышленных целях. Устройство обладает высокими техническими характеристиками, которые обеспечивают широкие возможности при проведении измерений и анализа формы сигнала. Осциллограф зарегистрирован в Государственном реестре средств измерений под номером 89598-23, что говорит о его соответствии установленным метрологическим требованиям и допуске к использованию на территории Российской Федерации.

VERDO SB1402 оборудован двумя аналоговыми каналами с полосой пропускания до 100 МГц, что позволяет работать с сигналами различной сложности, включая высокочастотные колебания. Частота дискретизации составляет 2 Гвыб./с, обеспечивая высокую детализацию исследуемых сигналов и точное воспроизведение их формы на экране. Объем памяти устройства равен 10 миллионам отсчетов, что дает возможность сохранять длительные фрагменты сигналов для последующего анализа без потери разрешения.

Вертикальная чувствительность прибора регулируется в диапазоне от 2 мВ/дел до 10 В/дел, позволяя анализировать как очень слабые, так и относительно мощные сигналы. Горизонтальная развертка охватывает широкий диапазон — от 2 нс/дел до 100 с/дел, обеспечивая гибкость при исследовании как сверхбыстрых, так и медленно изменяющихся процессов. Точность временной базы составляет ±100 ppm, гарантируя стабильность и повторяемость измерений. Вертикальное разрешение АЦП равно 8 битам, что достаточно для большинства задач анализа формы сигнала.

Осциллограф поддерживает математические операции над сигналами: сложение, вычитание, умножение, деление и быстрое преобразование Фурье (FFT), что расширяет возможности спектрального анализа. Также предусмотрен встроенный частотомер с разрешением до шести разрядов, способный измерять частоту сигналов от 2 Гц до максимальной полосы пропускания. Это делает устройство универсальным инструментом на рабочем месте инженера или лаборанта.

Интерфейсная часть представлена портами USB-Host и USB-Device, LAN, RS232, а также функцией Pass/Fail, которая позволяет автоматически сравнивать текущий сигнал с эталонным и выводить результат тестирования. Такая реализация удобна при серийных испытаниях и контроле качества продукции. Для визуализации сигналов используется цветной 8-дюймовый TFT ЖК-дисплей с разрешением 800×600 точек и поддержкой 65536 цветов, обеспечивающий четкое и информативное отображение даже сложных форм сигналов.

Таким образом, VERDO SB1402 сочетает в себе высокую производительность, точность измерений и удобство использования, что делает его отличным выбором для профессионалов в области электроники, телекоммуникаций и технического обслуживания.
